H1

9.2

mm

N

37.5

mm

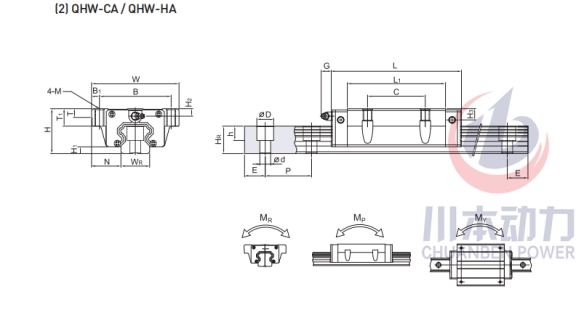

滑塊尺寸

W

120

mm

B

100

mm

B1

10

mm

C

80

mm

L1

128.8

mm

L

171.2

mm

G

12.9

mm

M

M12

mm

T

15.1

mm

T1

22

mm

H2

8.5

mm

H3

10

mm

導軌尺寸

WR

45

mm

HR

38

mm

D

20

mm

h

17

mm

d

14

mm

P

105

mm

E

22.5

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M12*35

mm

基本動額定載荷

C

108.72

kN

基本靜額定載荷

C0

128.43

kN

容許靜力矩

MR

2.47

kN-m

MP

2.41

kN-m

MY

2.41

KN-m

重量

滑塊

3.69

kg

導軌

10.41

kg/m
